一、海灣GST-LD-IE8301隔爆型隔離器

　　GST-LD-IE8301輸入/輸出模塊，是一款功能強大、應用廣泛的編碼工業模塊。模塊可以通過設置不同的工作模式，實現下列功能：啟動消防聯動設備，如排煙閥、送風閥、防火閥等，同時接收設備的動作回答信號；配接纜式感溫探測器，給纜式感溫探測器供電并接收其報警信號等。模塊不能用于氣體滅火設備的控制。

　　模塊可穩定工作在室外及環境惡劣的工業場所，還可通過安全柵與防爆設備配接，組成本安型防爆系統，模塊符合GB16806-2006中的相關規定。

二、海灣GST-LD-IE8301隔爆型隔離器特點

　　1.抗電磁干擾能力卓越

　　2.可直接控制交流220V供電設備。

　　3.輸入輸出端均有檢線功能。

　　4.工作模式可通過電子編碼器設置，以實現不同的功能。

　　5.地址碼為電子編碼，可由電子編碼器設置，也可由控制器更改，工程調試靈活簡便。

三、GST-LD-IE8301技術特性結構特征與工作原理

　　1.工作電壓

　　總線電壓：24V允許范圍：16V～28V

　　電源電壓：DC24V允許范圍：DC20V～DC28V

　　2.工作電流

　　總線電流≤0.6mA

　　電源監視電流≤15mA

　　3.輸出

　　繼電器輸出：一組常開/常閉觸點，容量為AC220V/5A或DC30V/5A

　　DC24V輸出：最大輸出電流為1A

　　4.指示燈

　　輸入指示燈：紅色，正常監視狀態閃亮，有輸入信號時點亮；

　　輸出指示燈：紅色，啟動輸出時點亮，其它狀態熄滅。

　　5.工作模式：共有多種工作模式，可通過設置不同的參數來選擇工作模式

　　6.使用環境

　　溫度：-40℃～+70℃

　　相對濕度≤95%，不結露

　　可室外使用

　　7.外殼防護等級：IP67

　　8.外形尺寸：195mm×275mm×86mm

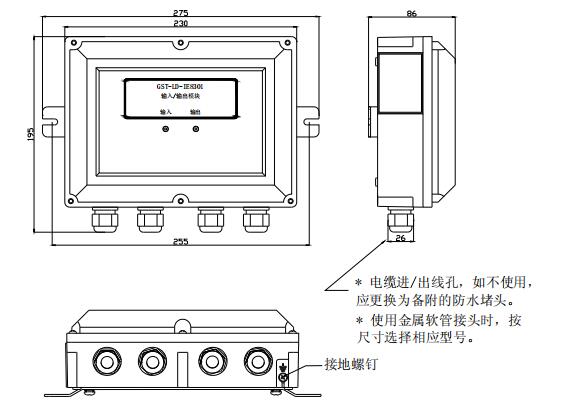

四、海灣GST-LD-IE8301隔爆型隔離器模塊的外形尺寸及結構如圖1- 1所示。

圖1-1

　　模塊具有兩種安裝方式：一種是利用底殼背面兩個M5孔安裝到行架上，安裝孔距為185mm（如圖1-2左側圖所示）；另一種是利用安裝板安裝，可以安裝到墻上或行架上，安裝孔距為255mm（如圖1-2右側圖所示）。安裝到墻上建議使用2個M6膨脹螺栓，安裝到行架上建議使用2個M6螺釘組合件。

圖1-2

　　對外端子示意圖如圖1-3所示：

圖1-3

　　其中：

　　Z11、Z12：接控制器總線，無極性；

　　Z21、Z22：用于Z11、Z12總線的分線；

　　D11、D12：接DC24V電源，無極性；

　　D21、D22：用于D11、D12電源的分線；

　　NC1、NO1、COM1：繼電器無源常閉常開輸出端子；

　　I1-、I1+：輸入端子；

　　O1-、O1+：DC24V輸出端子，O1+為正，O1-為負。
