海灣J-SAM-GST9122B手動火災報警按鈕結構特征、安裝與布線

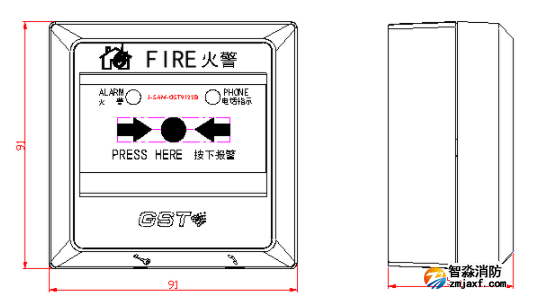

海灣J-SAM-GST9122B手動火災報警按鈕手動火災報警按鈕外形示意圖如下

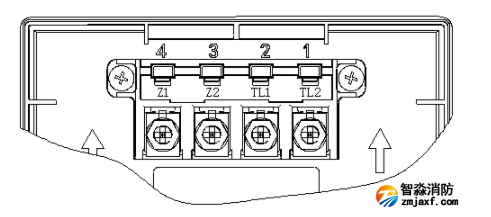

手動火災報警按鈕的外接端子示意圖如下

其中:
Z1、Z2:無極性信號二總線接線端子。
TL1、TL2:與GST-LD-8304連接的端子。
布線要求:信號Z1、Z2采用耐火RVS雙絞線,截面積≥1.0mm2;消防電話線TL1、TL2采用耐火RVVP屏蔽線,截面積≥1.0mm2。
應用方法
作為手動火災報警按鈕使用時,將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時,將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上,同時將報警按鈕的TL1、TL2端子與GST-LD-8304消防電話模塊連接,如圖2-6所示(最末端報警按鈕的TL1、TL2接線端子接4.7kΩ終端電阻)。
