火災報警控制器聯網方案

方案概述：

火災報警控制器通過CAN總線方式聯網，光纖聯網后各控制器之間信息可互傳，信息交互可由人工編程實現。實時監測各控制器的數據信息，光纖聯網通訊距離遠，數據可靠性高。

技術簡介：

星型接線方式如上圖

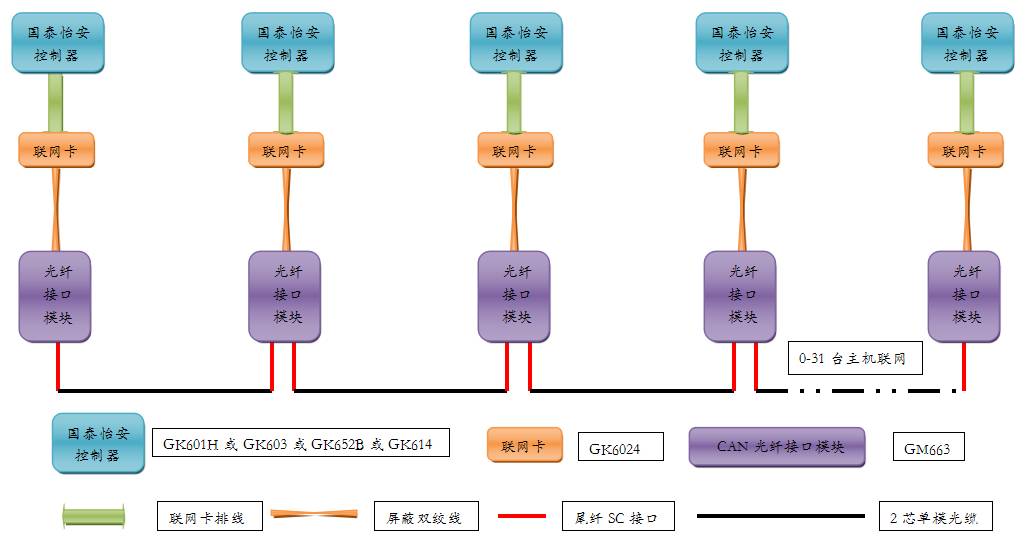

 串聯接線方式如上圖



方案特色：

1）  光纖聯網時可采取串聯接線與星型接線方式，采用2芯單模光纜，尾纖接口采用SC接口，通訊距離高達20公里。

2）  串聯接線方式只須增加本公司GM663光纖接口模塊與聯網卡GK6024，每臺控制器配接2個。

3）  星型接線方式控制器主機須根據對應的控制器分機的數量決定GM662光纖接口模塊，如果控制器分機4臺，那么主機配接接口模塊GM662數量為4，聯網卡為1，4臺分機配接接口模塊GM662數量為4，聯網卡為4。

4）  控制器之間聯網距離較短時可以采用雙色雙絞帶屏蔽阻燃軟銅線，線徑規格不小于1.5mm²，環阻R_CAN＜120Ω，串聯接線放線，最長不超過3.5公里，單獨穿管。如距離遠時不采用光纖聯網，則需增加網橋GM661模塊。
