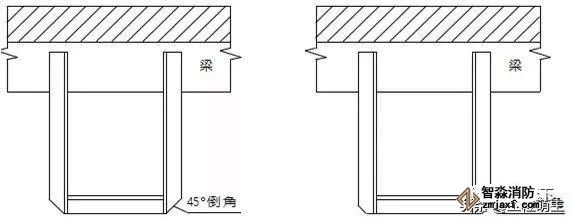

（2）落地門型支架需煨彎，門字型吊架可煨彎或焊接連接
說明：支架的槽鋼或角鋼規格根據荷載計算確定，支架形式也會根據承重有所變化

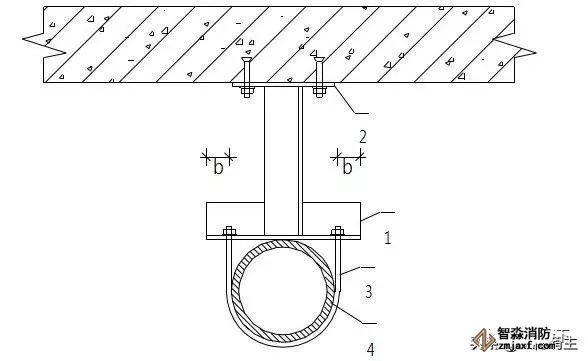

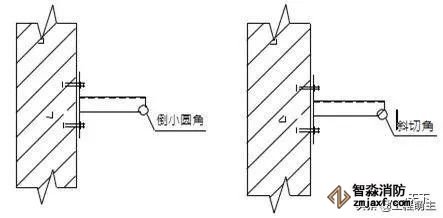

1.角鋼 2.連接板(8mm) 3.管碼 4.管道

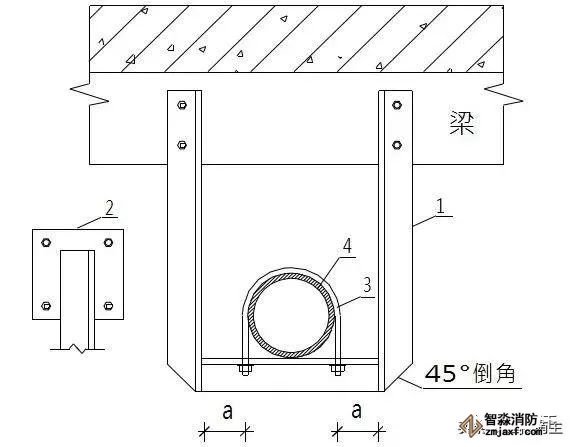

1.角鋼 2.連接板(10mm，做為承重支架，當使用80以上的角鋼時采用) 3.管碼 4.管道

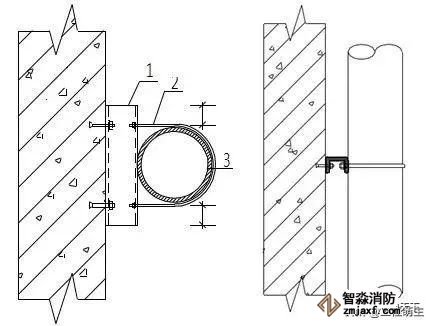

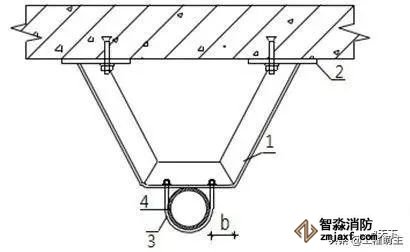

1.角鋼 2.連接板(6mm) 3.管碼 4.管道

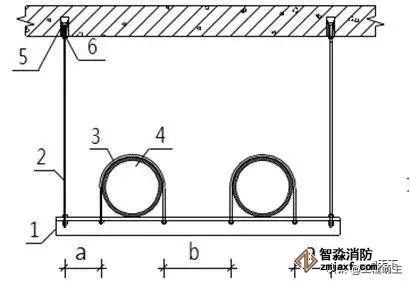

1.支架橫擔 2.鍍鋅螺桿 3.管碼 4.管道 5.頂爆螺栓 6.緊固螺栓
管道安裝前支架上下采用鐵絲作垂直吊線，保證立管垂直度
在施工前須在砼結構下彈控制線，保證支架在一直線上

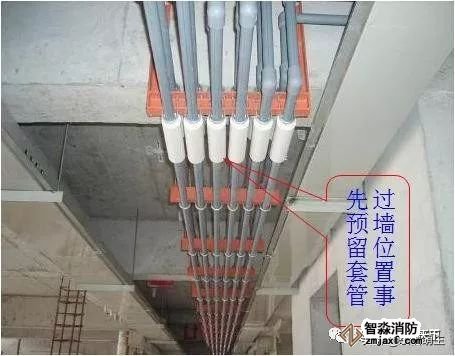

水平安裝

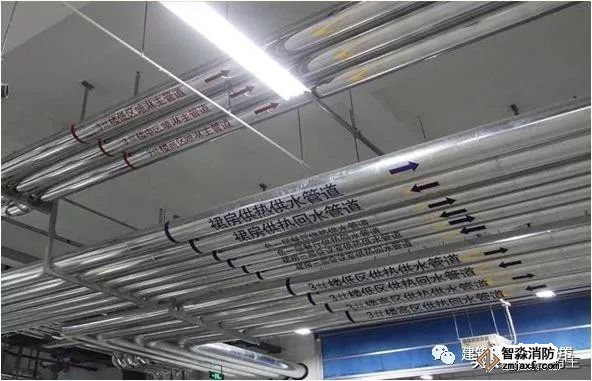

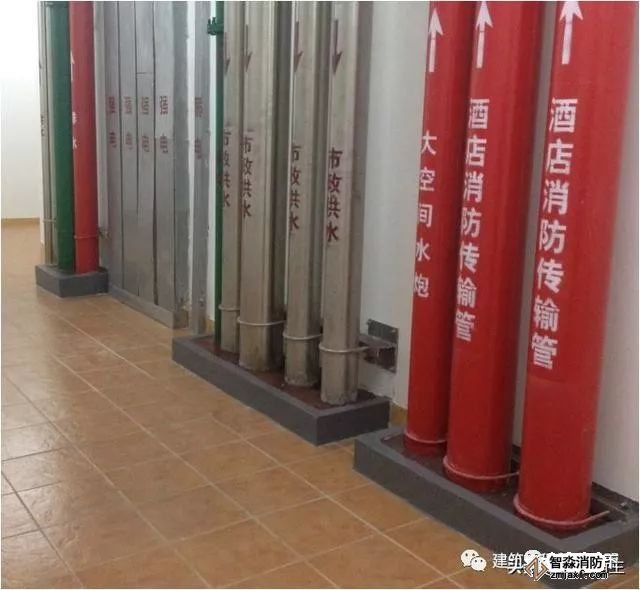

管道平行敷設，安裝牢固，間距合理，標識清晰，穿板封堵美觀

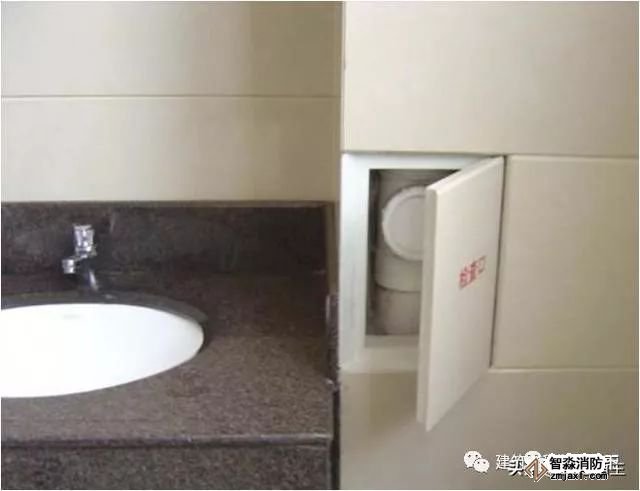

排水立管檢查口中心高度距操作地面為1m，朝向應便于檢修，鑄鐵排水立管檢查口之間的距離不宜大于10m，塑料排水立管每六層設置一個檢查口

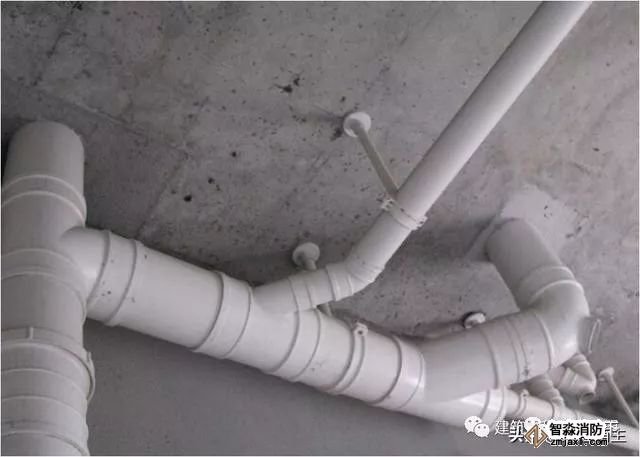

用于室內排水的水平管道與水平管道、水平管道與立管的連接，應采用45°三通或45°四通和90°斜三通或90°斜四通，封堵止水環

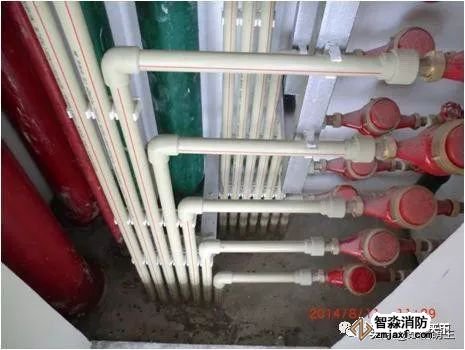

裝表前應排凈管內雜物，以防堵塞，水表應水平安裝，箭頭方向與水流方向一致。
